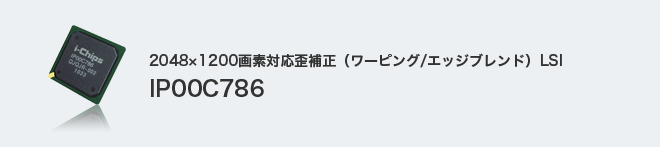

最高166M画素/秒の画像に対して、RGB独立で任意幾何変形（ワーピング）処理を実行するLSIです
画像入力
RGB 36bit/YUV4:4:4 36bit/ YUV4:2:2 24bit 166MHz
画像出力
RGB 36bit/YUV4:4:4 36bit/ YUV4:2:2 24bit 166MHz
RGB 60bit/YUV4:4:4 60bit/ YUV4:2:2 40bit 83MHz
FPD link / LVCMOS 対応
外付け画像メモリ
DDR2-SDRAM 667Mbps 32bitバス
歪補正モード
RGB共通歪補正モード
RGB独立歪補正モード
歪補正方式
補正座標テーブル参照方式
外部シリアルFLASH，または外部CPUからロード
歪補正量
水平線/垂直線が35度傾く量まで補正可能
回転角35度まで
局所的な垂直方向縮小率は0.3倍程度まで
画像補正機能
エッジブレンディング
ユニフォーミティ補正
上下左右反転機能
90°回転機能
画質調整機能
16bitγ補正機能(7セット分設定可能)
誤差拡散機能
輝度、コントラスト補正機能
カラーマネージメント機能
CPUインターフェース
8bitパラレル，4線式シリアル，I2C（スレーブ），UART
その他
3.3V/1.8V/1.2V 3電源
-
324ピンプラスチックBGA
モールド部27mm角、ボールピッチ1.27mm
Brochure Download(PDF)
IP00C786 デモムービー
以下のデモムービーをご用意しています。
ご覧になりたい場合は、お手数ですが info@i-chips.co.jpまで御連絡をお願いいたします。
