IP00C335は、拡大/縮小（8系統）及びIP変換（4系統）、さらにはV-by-One®HS Tx, V-by-One®HS Rxの高速シリアルインターフェース、及びフレームメモリを内蔵した4K画像処理IP変換・解像度変換LSIです。

333MHz 動作の拡大/ 縮小回路を8 系統とIP 変換回路を4 系統備え、最大で4 系統の4K60Hz/1080i 画像入力に対し、それぞれ独立して拡大，縮小，IP変換を実行します。

この様な高い画像処理能力により、4K60Hz出力において、自由な4画面オーバーレイ（PiP/PoP等）をはじめ多彩な表示が可能です。

“HDR”規格に対してPQ及びHLGの両規格に準拠しており、最先端の高品位製品の開発にも使用可能です。



画像入力 （4K60Hz 4系統）

• RGB 30bit / YUV4:4:4 30bit / YUV4:2:0 30bit / YUV4:2:2 20bit

• @V-by-One®HS 4Gbps、 8 lane 4系統

• 4K60Hz入力を最大４系統接続可能

• 4K120Hz入力対応、8K60Hz入力対応

画像出力 （4K60Hz 2系統）

• RGB 30bit / YUV4:4:4 30bit / YUV4:2:0 30bit / YUV4:2:2 20bit

• @V-by-One®HS 4Gbps、 8 lane 2系統

• 4K60Hzを常時2系統(完全独立機能にて)出力可能

• 4K120Hz出力対応、8K60Hz出力（YUV420）対応

外付け画像メモリ

• 不要(LPDDR3 PC-1600 2Gbit内蔵)

入出力同期/非同期動作

• フレームレート変換/追い越し制御可能

• 外部強制同期可能、Genlock

IP変換

• 動き適応IP変換

• 高性能動き検出フィルタ搭載（ＹＵＶ対応）

• YUV4:2:2処理

• マルチケーデンス対応

• 2:3/2:2プルダウン

• 4系統，低遅延処理

解像度変換(Scaler)

• 拡大/縮小 6シンボル補間フィルタ搭載(10bit/pixel)

• 係数ROM内蔵（64set）

• 333Mpix/sec 8ch、 4K60Hzを4画面処理可能

画像補正機能

• 上下左右反転、90°回転

• オーバーレイ、アルファブレンド、クロマキー処理

画質調整機能

• フルカラーガンマ

• 3DLUT(4K60Hz 2入力に対応)

• ユニフォーミティ補正(ドット毎補正機能あり)

• Bias/Gain/Gamma補正

• 水平エッジ強調(9シンボル)/垂直エッジ強調(5 or 9シンボル)/空間エッジ強調

• 誤差拡散 (12→10，10→8)

BT.2020規格完全準拠

HDR規格

• SMPTE ST2084(PQ HDR10方式) 及び HLG方式準拠 (RGB 個別10bit対応)

ノイズリダクション

• 3DNR（H、V、テンポラル）

• MPEG-NR（モスキート/ブロック）

• クロマバグキャンセラー

ビットマップ OSD

• 色数256色及び64K色（ハイカラー）対応

• 透過色4色

• 90°回転、スクロール機能

CPUインターフェース

• 8bitパラレル/4線シリアル

電源電圧

• 3.3V/1.8V/1.2V/1.1V　4電源

パッケージ

• 593ピンプラスチックBGA

• ボールピッチ 0.8mm、27mmx27mm



主要設計例

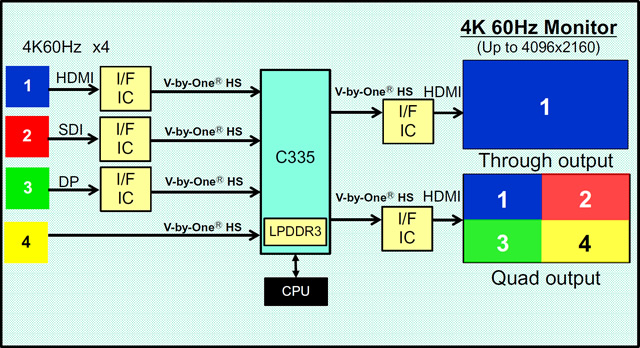

IP00C335 4K60Hz Quad Input System

※「V-by-One」はザインエレクトロニクス株式会社の登録商標です
