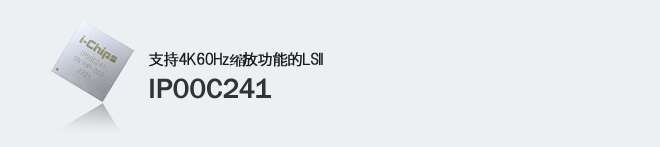

IP00C241 是一款支持4K60Hz缩放功能的LSI。

支持无内存的放大/缩小、支持 V-by-One®HS/LVDS Tx 和 V-by-One®HS/LVDS Rx 的高速串行接口，支持用于OSD 显示的串行闪存接口。

可通过 333MHz 进行放大/缩小的处理。此外，还可以通过从串行闪存传输来配置 OSD功能。

使用此设备可实现4K60Hz分辨率的高画质的图像处理,它支持PQ和HLG标准的“HDR”标准，可用于开发尖端的高质量视频产品。

输入/输出图像（4K60Hz 3路）

• RGB 30bit/YUV4:4:4 30bit/YUV4:2:0 30bit/YUV4:2:2 20bit
  @V-by-One®HS 4Gbps, 8-lane 2路
  @LVDS (160MHz x4 FPD-Link) 1路

• 最大支持到4K60Hz的输入/输出（可从3路输入/输出中选择任意路径）

输入/输出图像尺寸

• 水平同步信号间隔：16,384像素

• 水平图像有效区域： 2,176像素

Frame lock

• 支持Genlock功能

分辨率转换(放大和缩小)

• 支持放大缩小功能：配备6 符号插值滤波器

• 内置系数ROM （64套）

• 333Mpix/sec 2-ch, 可以处理1路4K60Hz图像

图像质量控制功能

• 色彩管理（Full Color Gamma）

• 3DLUT (17x17x17)功能

• 均匀性校正功能（坐标模式或点对点模式）

• Bias/Gain/Gamma校正功能

• 边缘增强器（空间过滤器)

• 误差扩散功能（Dithering ，12→10，10→8）

图像校正

• 翻转功能

支持xvYCC/Bt-2020

支持 HDR

• SMPTE ST2084（PQ HDR10） 和 HLG 模式（RGB 各10 bit）

CPU接口

• 4线SPI

Bit map OSD

• 可以同时显示三种类型的OSD图形：
  字体（2 种颜色）、图形（256 种颜色）和背景 OSD（最多 64k 色）

• 透明（最多 4 种颜色）

• 背景 OSD放大功能（任意尺寸，2-symbol ）

电源

• 3.3V/2.5V/1.1V　3电源

封装

• 385管脚 塑料BGA

• 管脚（球）间距0.8mm、19mm×19mm



框图

案例介绍

【8K to 4K】



【4K to 8K】
