4K60Hz/120Hz対応4K画像歪補正/エッジブレンディングLSI
IP00C381を開発
~4Kプロジェクター,レーザーTV, VR等に~

アイチップス・テクノロジー株式会社(本社 兵庫県尼崎市、代表取締役社長 柳井 明弘)は、『4K60Hz/120Hzに対応した4K画像歪補正/エッジブレンディングLSI』を開発、3月よりサンプル出荷を開始致します。



4Kプロジェクター、レーザーTVやVR製品の様なこれから拡大が期待される製品に対して、最先端技術を使い高品位画質が実現する4K画像歪補正/エッジブレンディングLSI

    • 4Kに必要な高い画像処理能力を1チップに集積
    • 最高1,333M画素/秒の画像処理能力
    • 内蔵ワープテーブルによるリアルタイム処理
    • 高品位画質に必要な各種画質補正
    • 高速シリアルバスインターフェイス“V-by-One®”を入出力に採用



4KプロジェクターやレーザーTV等は高品位画質及び超単焦点レンズによる画像歪補正が不可欠となりますが、従来ではこの機能を1チップで行える汎用LSIはありませんでした。これを実現したのが、今回の新製品『IP00C381』です。
当製品では、4K画像の歪補正に加えて、エッジブレンディング機能、更には高品位製品化に必要な機能全てを1チップに集積しました。
これにより、高品位な4KプロジェクターやレーザーTVが容易に製品化できるようになります。
集積化実現は、最高1,333M画素/秒の高速画像処理を実現したこと、且つ外部CPUを使わず、内蔵のワープテーブル生成エンジンで、リアルタイムに台形補正やたる型歪補正の様な定式化された画像変形を行えることで可能となりました。
また、ホワイトピーキングの補正やユニフォーミティ補正等の高品位画質に必要な機能も兼ね備えております。
入出力インターフェイスには、高速シリアルインターフェイスの“V-by-One®”を採用しました。



サンプル価格 ¥18,000-
量産価格 ¥8,000-(1K個受注時)

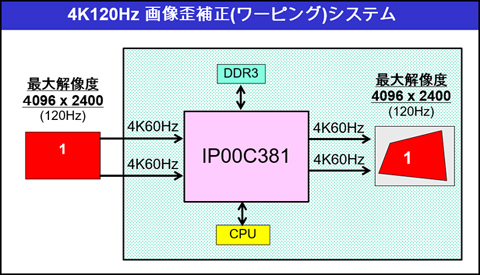

応用製品は、プロジェクターやレーザーTVに加え、4K60Hzの画像入出力を2系統持っているため、4K120Hzの製品や、4K60Hz画像での3D(3次元)化対応も可能となり、HMDの様なVR機器にもお使い頂けます。

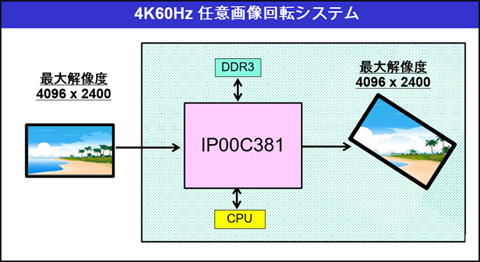

4K画像の任意回転機能を使えば、ビデオウォールにも応用活用出来ます。

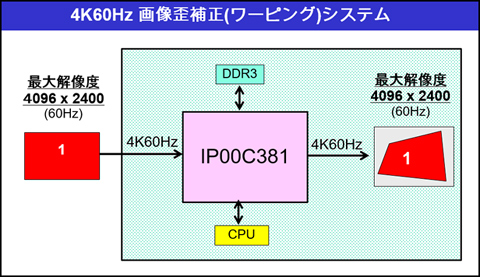

応用設計例





















IP00C381の特長

  1. 画像入力(4K60Hz 2系統)

    • RGB 30bit / YUV4:4:4 30bit / YUV4:2:0 30bit / YUV4:2:2 20bit / YUV4:2:2 10bit (BT656)
      @V-by-One® 4Gbps, 8 lane 2系統
      @LV-CMOS 166MHz, Dual(EVEN/ODD)入力/DDR入力対応 4系統
    • 4K120Hz入力対応
  2. 画像出力(4K60Hz 2系統)

    • RGB 30bit / YUV4:4:4 30bit / YUV4:2:2 20bit / YUV4:2:2 10bit (BT656)
      @V-by-One® 4Gbps, 8 lane 2系統
    • 4K120Hz出力対応
  3. 入出力画像サイズ

    • 水平同期信号間隔: 16,384画素/1ch当たり
    • 水平画像有効領域: 2,064画素/1ch当たり
  4. 外付け画像メモリ

    • DDR3-SDRAM 64bit PC1600 (4G/2G/1G x16) x4
  5. 外部/内部同期

    • 出力同期信号は、内部同期信号にのみ対応
  6. 入出力同期/非同期動作

    • フレームレート変換(ただし、画像出力クロック周波数≧画像入力クロック周波数の必要あり)/追い越し制御可能
    • 外部強制同期可能, Genlock
  7. 画像歪補正モード

    • RGB共通画像歪補正モード
  8. 画像歪補正方式

    • 補正座標テーブル参照方式
    • 補正座標テーブルジェネレーター内蔵(台形補正,ピンクッション補正)
    • 外部シリアルフラッシュまたは外部CPUからロード
  9. 画像歪補正量

    • 水平線/垂直線が45度傾く量まで補正可能
    • 回転角45度まで(4K120HzでもOK。4K2系統や1080p4系統の場合は20度まで)
      4K60Hz 1系統では任意回転可能
    • 局所的な垂直方向縮小率は0.3倍程度まで
      (4K120Hz及び4K60Hzの2系統入出力の場合等では0.6~0.7倍程度まで)
  10. 画質補正機能

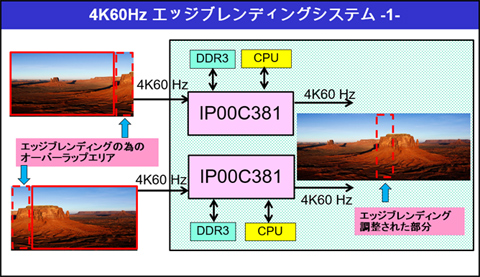

    • エッジブレンディング
      (RGB独立ガンマ補正、ホワイトピーキング対応、領域及びドット毎補正機能も有り)
    • ユニフォーミティ補正(ドット毎補正機能も有り)
    • 上下左右反転
    • 90°回転
  11. CPU I/F

    • 8ビットパラレル/4線シリアル
  12. シリアルフラッシュI/F

    • 最大容量2G-bitx1個
  13. 電源電圧

    • 3.3V/1.5V/1.1V 3電源
  14. パッケージ

    • 684ピンプラスチック BGA、ボールピッチ 0.8mm、27mmx27mm

※「V-by-One®」はザインエレクトロニクス株式会社の登録商標です
